طراحی روشنایی و پریز و آنتن و پیجینگ با نرم افزارهای دیالوکس (dialux) و اتوکد و digsilent

طراحی روشنایی و پریز و آنتن و پیجینگ با نرم افزارهای دیالوکس (dialux) و اتوکد و digsilent

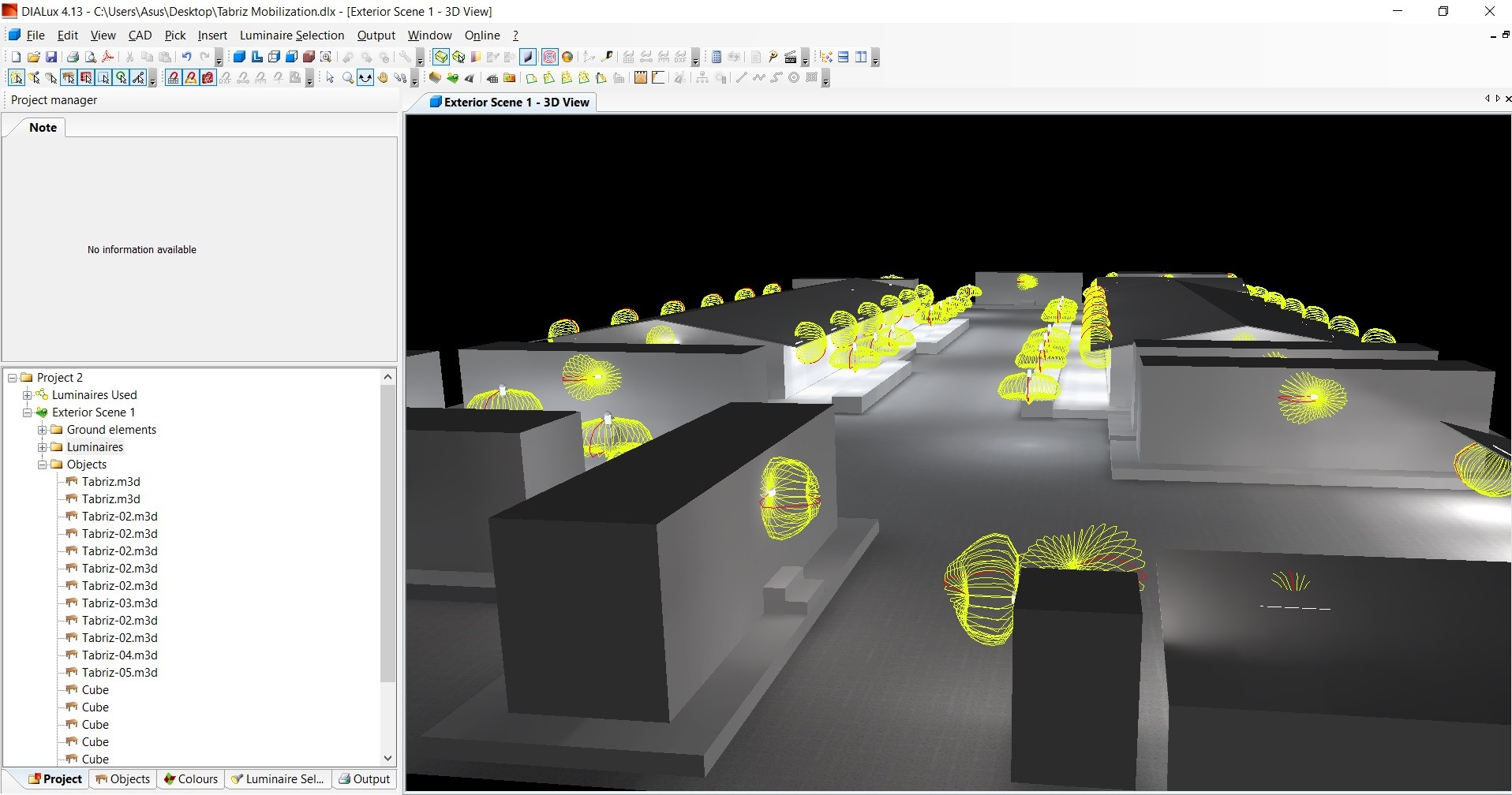

معرفی نرم افزار دیالوکس:
یکی از نرم افزارهای رایگان و محبوب در زمینه طراحی مهندسی روشنایی و نورپردازی پروژه های ساختمانی، نرم افزار دیالوکس (Dialux) می باشد. این نرم افزار در 25 زبان گوناگون ارائه گردیده است. و بیش از 700 هزار کاربرد دارد. عامل اصلی استفاده از نرم افزار دیالوکس در طراحی، تطابق نتیجه برای نورپردازی هرمکان با استانداردهای جهانی می باشد. درکشور نیز استفاده از این نرم افزار بسیار رایج است. زیرا برای شرکت های تولیدکننده لوازم روشنایی این امکان وجود دارد که اطلاعات فنی محصولات خود را بصورت پلاگین در نرم افزار دیالوکس قرار دهند و برای کاربر ارائه نمایند. کاربرهای کشور نرم افزار دیالوکس این امکان را دارند تا در مدلسازی و شبیه سازی های خود از تجهیزات نورپردازی شرکت های معروفی از جمله پارس شهاب و اکووات، استفاده نمایند زیرا این شرکت ها پلاگین‌های خود را در این نرم‌افزار دارند.
امکانات نرم افزار دیالوکس:
• توانایی نورپردازی فضاهایی مانند: فضای داخلی ساختمان، نمای خارجی، معابر، فضای سبز و …
• دارا بودن کتابخانه ای قدرتمند از المان هایی چون: دیوارهای آجری، شیشه‌ای، در و پنجره، لوازم منزل و … در خود.
• نمایش طبیعی‌تر مدل‌سازی‌های کاربران.
• امکان Import و Export فایل‌های اتوکد با پسوند DWG و فایل‌های 3DMAX.
• امکان شبیه‌سازی دو و سه‌ بعدی پروژه و اجزای آن پیش از اجرا.
• محاسبه روشنایی موردنیاز محیط با وارد کردن پارامترهایی چون: ابعاد، رنگ و منابع نور موجود.
• امکان تشخیص بهترین محل قرار دادن لامپ‌ها، تعداد و قدرت آنها برای کاربر با استفاده از این نرم افزار.

طراحی روشنایی اماکن مختلف

در طراحی روشنایی اماکن مختلف اعم از اماکن صنعتی، اداری، مسکونی، محوطه، ورزشگاه و ... از روش های متفاوتی استفاده می شود که همگی این روش ها به وسیله نرم افزار دیالوکس پیاده سازی می گردند.

در طراحی روشنایی ، پارامترهای مهمی وجود دارد که هر طراح روشنایی می بایست به آن ها توجه لازم را داشته باشد. این پارامتر ها عبارتند از :

شدت نور

به مقدار نوری که از یک منبع روشنایی در یک زاویه فضایی مشخص خارج می شود، شدت نور گفته می شود. برای درک بهتر این موضوع، دو لامپ با شار نوری برابر را در نظر بگیرید که مقدار زاویه تابش لامپ اول 120 درجه و لامپ دوم 60 درجه می باشد. طبق تعریف بالا، لامپ دوم با زاویه تابش کمتر دارای شدت نور بیشتری خواهد بود. (مقدار نور با شدت نور متفاوت است.) که البته به دنبال آن لامپ به علت زاویه تابش کمتر دارای پخش نور کمتری خواهد بود. واحد شدت نور کاندل یا کاندلا می باشد و با cd نمایش داده می شود.

میزان شدت روشنایی برای مکان های با کاربری مختلف با هم فرق دارد که می توانید برای اطلاع دقیق تر از میزان شدت روشنایی برای هر مکان از لینک زیر استفاده کنید.

میزان شدت روشنایی برای مکان های مختلف

شار نوری

به میزان نوری که از منبع نور در همه­ ی جهت ها ساطع می شود شارنوری گفته می شود و واحد اندازه گیری میزان شار نوری Lumen است.

شدت روشنایی

به میزان شار نوری که بر واحد سطح (m2) وارد می شود، شدت روشنایی گفته می شود و واحد آن لومن بر متر مربع می باشد.

درخشندگی
درخشندگی، میزان شدت نوری است که از یک سطح (منبع روشنایی یا سطح بازتاب کننده نور) به چشم انسان تابیده می شود. پارامتر درخشندگی را در جداول فنی با L نمایش می دهند که واحد آن کاندلا بر متر مربع cd/m2 می باشد.
یکنواختی
مقدار بیشترین شدت روشنایی به شدت روشنایی میانگین را یکنواختی گفته می شود.
پخش نور
پخش نور افقی
به میزان شدت روشنایی که به صورت افقی به جسم تابیده می شود، پخش نور افقی گفته می شود.
پخش نور عمودی
به میزان شدت روشنایی که به صورت عمودی به جسم تابیده می شود، پخش نور عمودی گفته می شود.


طراحی مفهومی (Concept Design)
• انجام فاز مطالعاتی، بررسی پروژه های
• مشابهبررسی استانداردهای مرتبط
• تهیه ترسیم های شماتیک و نمایش ایده کلی
نمایش ایده با نرم افزارهای کمکی مانند فوتوشاپ و..

طراحی جزئیات (Detail Design)
• شبیه سازی با نرم افزارهای تخصصی روشنایی DIALux و Relux

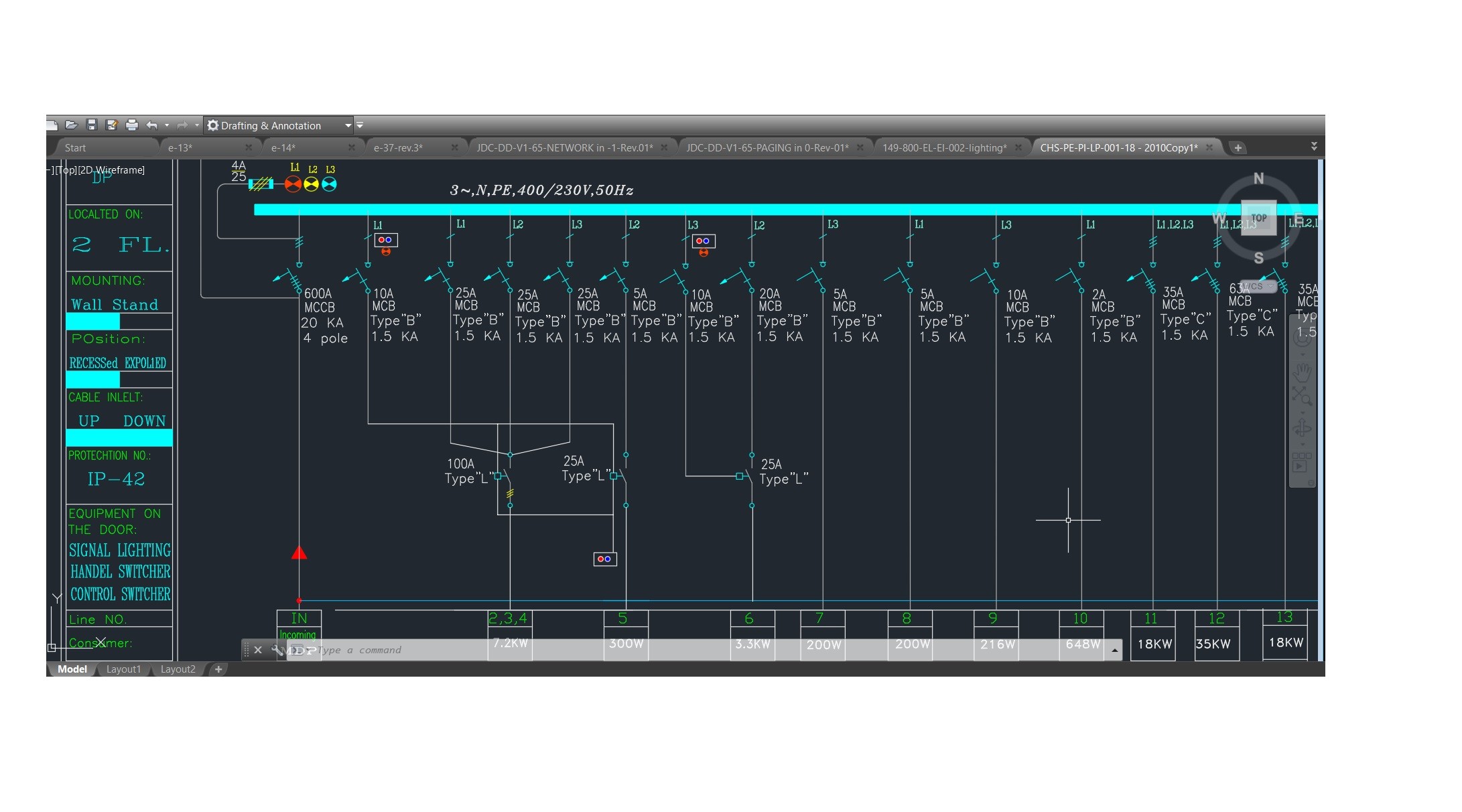

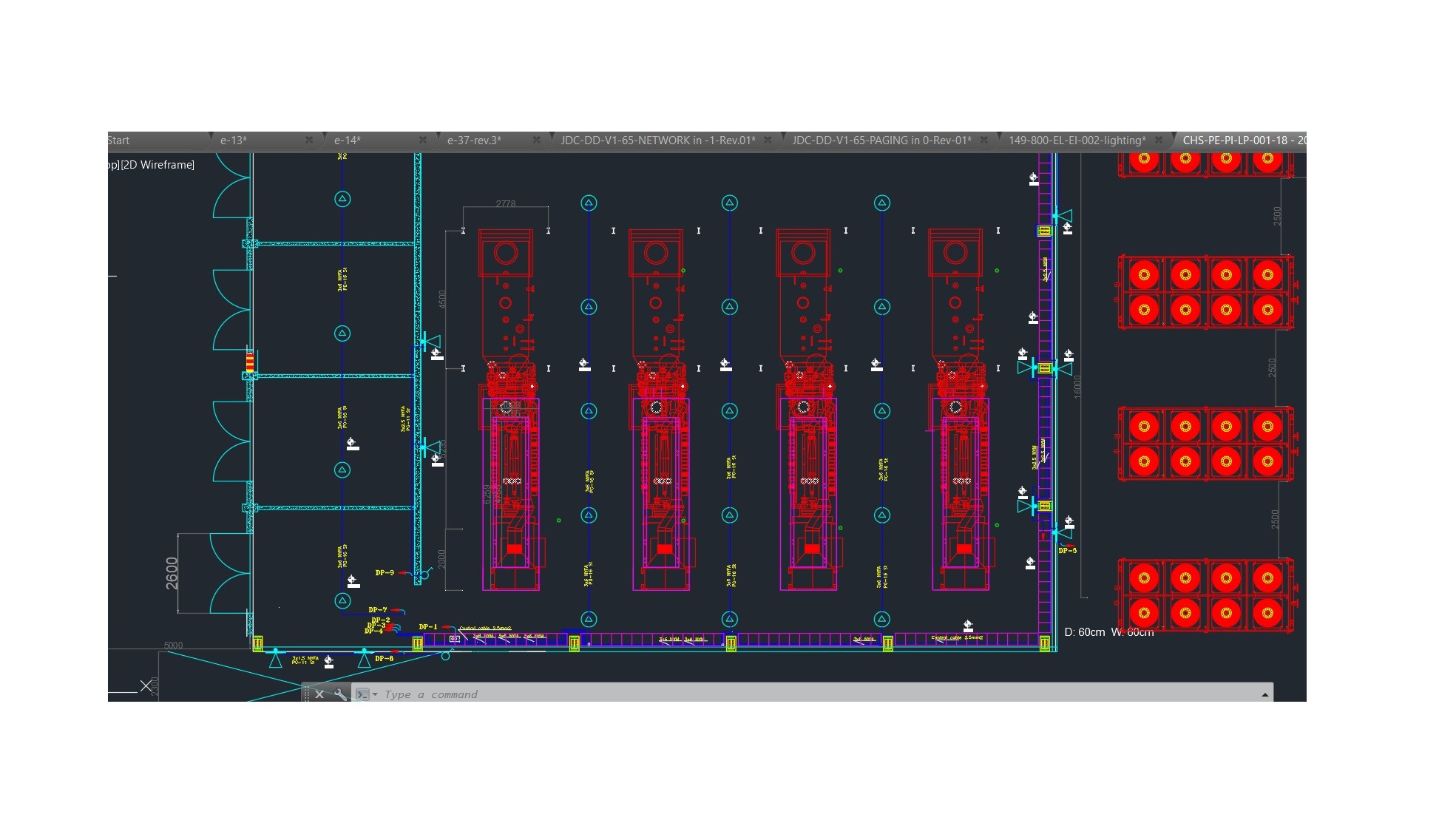

• تهیه نقشه های الکتریکی
• تهیه نقشه های جزئیات نصب
• تهیه برنامه نرم افزاری در صورت وجود LMS

KEY Emin - minimum illuminance
Em - maintained average illuminance
Lm - maintained average luminance
Uo - overall uniformity
Ul - longitudinal uniformity
TI - threshold increment
SR - surround ratio
